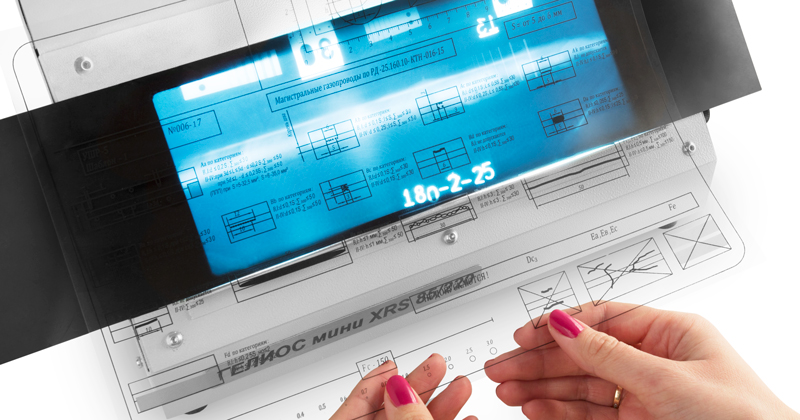

Универсальный шаблон радиографа УШР-5 представляет собой набор из шаблонов в количестве 11 штук, в виде прозрачной плёнки. Применяется для определения дефектов при наложении и анализе радиографического снимка сварного шва трубы магистрального трубопровода. Необходим для быстрого и точного определения дефектов соединений.

УШР-5 создан на базе нормативной документации АК "Транснефть" РД-25.160.10-КТН-016-15.

Используется для труб с толщиной стенки от 5 мм до 25 мм. Типовыми дефектами, которые можно определить с помощью шаблона являются поры, непровары, трещины и другие дефекты по ГОСТ 7512-82.

Каждый из 11 имеющихся шаблонов соответствует определенному диапазону толщин стенки.

С помощью шаблона измеряется: расстояния между дефектами, их протяженность и  геометрические размеры дефектов. Диаметр поры определяется при использовании клиновидного измерителя с точностью 0,25 мм.

Порядок работы с универсальным шаблоном радиографа УШР-5:

• Размещение снимка на негатоскопе, определение дефекта
• Анализ параметров дефекта с помощью определенного шаблона

Недопустимым считается дефект, который превышает допустимое значение на шаблоне.
