Рентгеновская трубка в аппаратах семейства “0,3 СБК 160” имеет очень широкую диаграмму рабочего пучка с углами 80°х100° и одновременно рекордно малый размер фокусного пятна 0,8 х 0,8 мм, что позволяет использовать аппараты при малых (0,3÷0,4 м) фокусных расстояниях при широком поле облучения объекта контроля. При такой геометрии в сравнении со стандартным фокусным расстоянием (0,7÷1 м) мощных переносных аппаратов, мощность дозы на плёнке за объектом оказывается даже выше, чем например у мощных аппаратов “ЭРЕСКО-42 MF4” и “РПД-200”, и, следовательно, время экспозиции - короче.

Для сокращения в разы размеров зоны облучения при работе в полевых условиях (а следовательно и дозовой нагрузки на персонал категории “А”), для аппаратов семейства “СБК” в ООО “Синтез НПФ” разработана, изготавливается и предлагается к использованию съёмная коллиматорная муфта со свинцовым слоем защиты. Коллиматорная муфта уменьшает площадь облучения объекта контроля и пропорционально этому фон от рассеянного объектом контроля излучения. При этом параметры экспозиции остаются неизменными, а контраст изображения существенно возрастает в связи с уменьшением "засветки" рентгеновской пленки с тыльной стороны объекта контроля рассеянным излучением аппарата.

Коллиматорная муфта с лазерным центратором позволяет легко направить ось коллимированной диаграммы моноблока в нужное положение относительно объекта контроля.

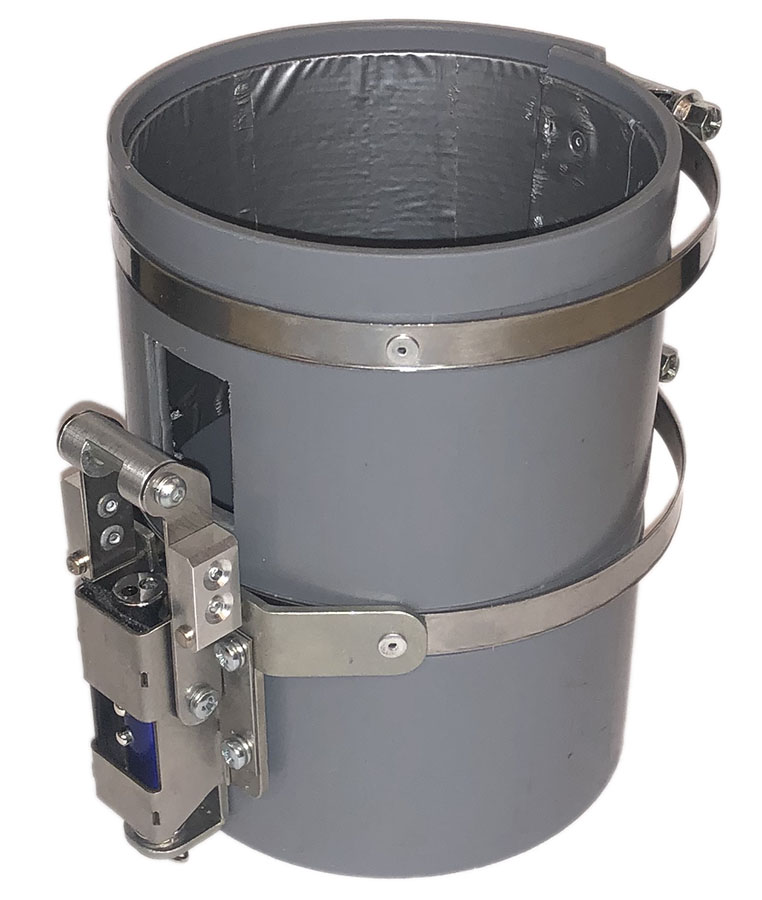

Лазерный центратор коллиматорной муфты располагается вдоль ее оси на цилиндрической поверхности со стороны выходного окна и представляет собою обычную лазерную указку с автономным питанием и кнопкой включения. Указка расположена на кронштейне с поворотным зеркалом, которое направляет красный тонкий луч указки по центральной оси коллимированной диаграммы излучения аппарата . После установки моноблока в нужное положение относительно объекта контроля кронштейн с указкой и зеркалом простым разворотом выводится за пределы диаграммы излучения аппарата. В обоих положениях кронштейн фиксируется на муфте с помощью маленьких магнитов. Во время "прицеливания" моноблока на объект контроля необходимо держать нажатой кнопку включения указки.
