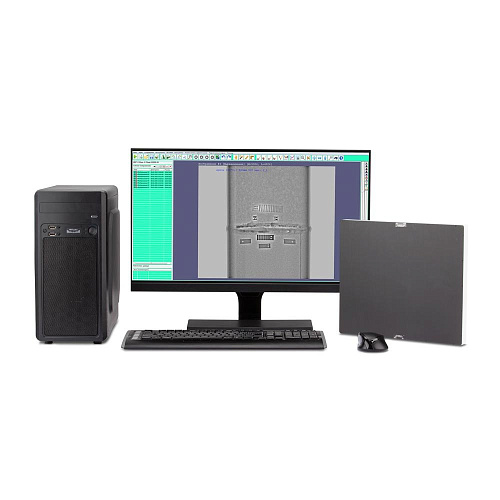

КЦР Экоскан – это комплекс оборудования, назначением которого является получение изображения контролируемого объекта в цифровом формате посредством проведения прямого рентгеновского контроля с использованием преобразовывающего рентгеночувствительного элемента, которым является динамический плоскопанельный детектор.
Динамические детекторы линейки Экоскан способны передавать цифровое видеоизображение на рабочую станцию оператора в реальном времени с частотой кадров до 34 к/с, что позволяет дистанционно, с помощью манипулятора, корректировать взаимное расположение объекта контроля, рентгеновского излучателя и детектора, осуществляя экспозицию с различных доступных ракурсов. Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.
Корпус детектирующего блока выполнен из металла или прочного пластика и имеет карбоновое покрытие рабочей области. Питание панели предусмотрено от сети переменного тока, связь с компьютером осуществляется двумя UTP кабелями, которые обеспечивают высокую скорость передачи данных. Для преобразования рентгеновского излучения в аналоговый световой сигнал используются сцинтилляторы на основе оксисульфида гадолиния (Gadоx) или на основе соединения йодида цезия (CsI). Дальнейшее преобразование света в электроны производится матрицей, состоящей из полупроводникового материала – аморфного кремния (a-Si), и тонкоплёночных транзисторов (TFT), представляющих из себя полупроводниковые элементы, передающие электрический заряд на аналого-цифровой преобразователь. АЦП проводит измерение тока, полученного с транзистора, преобразовывая электрический сигнал в цифровой для последующей передачи информации на персональный компьютер оператора, разрядность аналого-цифрового преобразователя позволяет получать высококачественное изображение в диапазоне до 65 536 оттенков серого. Далее, с помощью специализированного программного обеспечения Стражник формируется файл защищенного расширения DICONDE, доступного для последующей обработки и анализа.
Стражник — используемое в комплексах Экоскан программное обеспечение, предназначенное для обработки изображения, полученного в процессе экспозиции.
Конфигурация управляющего компьютера оператора обеспечивает корректную работу с программным обеспечением Стражник на протяжении всего времени эксплуатации комплекса. Для хранения и обработки большого объема данных используется SSD накопитель с объемом памяти от 1 ТБ. Монитор высокого разрешения с 24-дюймовым дисплеем обладает оптимальным уровнем контрастности, обеспечивая расшифровку радиографических снимков по любому из классов чувствительности контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В базовый комплект поставки управляющей станции входят необходимые периферийные устройства: кабельные лазерная мышь, клавиатура и набор кабелей для подключения компьютера. По заказу базовые конфигурация и комплект поставки компьютера могут быть изменены, либо стационарный ПК может быть заменен на ноутбук.
Технические характеристики детекторов
Наименование параметра |
Экоскан 1017 |
Экоскан 1515 |
Экоскан 1717 |
Экоскан 1724 |
Экоскан 2323 |
Экоскан 2532 |
Экоскан 3030/14 |
Технология фотодиодной матрицы ? |
IGZO TFT |
a-Si TFT |
a-Si TFT |
a-Si TFT |
a-Si TFT |
a-Si TFT |
a-Si TFT |
Тип сцинтиллятора |
Gadox или CsI |
Gadox или CsI |
Gadox или CsI |
Gadox или CsI |
Gadox или CsI |
Gadox или CsI |
Gadox или CsI |
Размер эффективной зоны, мм |
97 × 170 |
152,3 × 152,3 |
170 × 170 |
170 × 243 |
225 × 225 |
251 × 314,5 |
297 × 297 |
Размеры детектора, мм |
184 × 197 × 50 |
181 × 196 × 50 |
210 × 197 × 45 |
210 × 274 × 45 |
256 × 261 × 50 |
286 × 343 × 45 |
328 × 323 × 50 |
Частота кадров, к/с |
30 |
34 |
28 |
28 |
30 |
22 |
14 |
Масса детектора, кг |
2,5 |
2 |
3 |
3,5 |
3,4 |
9,2 |
9,5 |
Технические характеристики рабочей станции оператора*
Персональный компьютер |
|
Процессор |
Intel® Core™ i5/i7 |
Видеоадаптер |
nVidia, память от 2 ГБ |
Операционная система |
Windows 10 |
Разрядность операционной системы |
64 бит |
Оперативная память |
от 8 ГБ |
Тип накопителя |
SSD/HDD |
Объем памяти накопителя |
от 1 ТБ |
Оптический привод |
DVD±RW |
Адаптеры |
LAN/WiFi |
Монитор |
|
Размер экрана |
24 дюйма |
Разрешение экрана |
1920 × 1080, Full HD |
Частота обновления |
75 Гц |
Тип матрицы |
IPS |
Яркость экрана |
250 кд/м. кв. |
Соотношение сторон |
16:9 |
Разъемы |
HDMI/DVI |
* Технические характеристики на момент поставки могут отличаться из-за технологического развития комплектующих.
Наименование |
Количество |
Плоскопанельный детектор |
1 шт. |
Кабели питания и связи |
1 компл. |
Адаптер питания |
1 шт. |
Персональный компьютер с предустановленным ПО «Стражник» |
1 шт. |
Двухпроволочный эталон Duplex IQI |
1 шт. |
